BMW 15 PIN CONNECTOR |
|
Модели: Всички модели на
BMW до 1987 г. |
Описание на изводите на диагностичния
конектор (български)
| 1
|
|
Маса |
| 4
|
|
Датчик за температура |
| 5
|
|
О2 сензор |
| 6
|
|
Диагностика SRS |
| 7
|
|
Зануляване на сервизните
интервали (Oil service и Inspection)
|
| 8
|
|
Датчик за положение на
коляновия вал (+) |
| 9
|
|
Екран |
| 10
|
|
Датчик за положение на
коляновия вал (-) |
| 11
|
|
Външно включване на стартера |
| 12
|
|
Реле за зареждане на
акумулатора |
| 13
|
|
Сигнал за запалване |
| 14
|
|
Плюс 12V |
| 15
|
|
Захранване на системата за
запалване |
|
|
Разположение:
под капака |
|
|

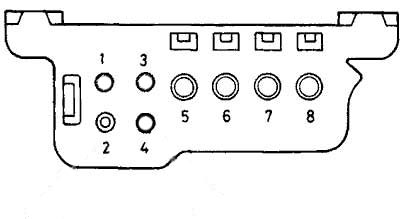

MERCEDES 8 PIN CONNECTOR |
|
Модели: Някои модели на
MB в периода 1988-1993
г.
Забележка:
Изводи 2 и 4
може да са заменени с ключ за самодиагностика или
светодиод. |
Описание на изводите на
диагностичния конектор (руски)
| 1
|
|
Масса |
| 2
|
|
Кнопка самодиагностики (если есть)
|
| 3
|
|
K-линия диагностики системы управления
бензиновым двигателем (CFI, KE), блока
диагностики (DM) |
| 4
|
|
K-линия диагностики системы управления
дизельным двигателем (EDS, ARA) или
cветодиод самодиагностики LED (если
установлен) |
| 5
|
|
K-линия диагностики системы управления
автоматической блокировкой дифференциала (ASD,
4MATIC) |
| 6
|
|
K-линия диагностики cистемы пассивной
безопасности - подушки безопасности,
преднатяжители ремней (SRS, AB). Вывод для
сброса сервисного интервала (?) |
| 7
|
|
K-линия диагностики системы управления
кондиционером и отопителем (Tempmatic,
Automatic), системы управления дугами
безопасности (RB - на R129)
|
| 8
|
|
K-линия диагностики системы управления
двигателем, системы управления зажиганием
|
|
|
Разположение:
под капака |
|
|

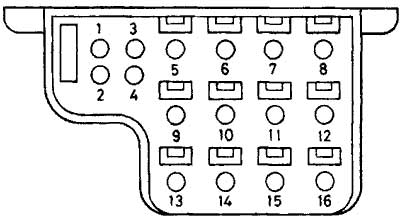

MERCEDES 16 PIN CONNECTOR |
|
Модели: Някои модели на
MB в периода 1988-1993
г. - C-класа
(W202), E-класа (W124).
Забележка:
Изводи 2 и 4
може да са заменени с ключ за самодиагностика |
Описание на изводите на
диагностичния конектор (руски)
| 1
|
|
Маса |
| 2
|
|
Kлюч за самодиагностика
(опция) |
| 3
|
|
K-линия диагностики системы управления
бензиновым двигателем (CFI, KE), блока
диагностики (DM) |
| 4
|
|
K-линия диагностики системы управления
дизельным двигателем (EDS, ARA) или
cветодиод самодиагностики LED (если
установлен) |
| 5
|
|
K-линия диагностики системы управления
автоматической блокировкой дифференциала (ASD,
4MATIC) |
| 6
|
|
K-линия диагностики cистемы пассивной
безопасности - подушки безопасности,
преднатяжители ремней (SRS, AB). Вывод для
сброса сервисного интервала (?) |
| 7
|
|
K-линия диагностики системы управления
кондиционером (Tempmatic, Automatic),
системы управления дугами безопасности (RB -
на R129) |
| 8
|
|
K-линия диагностики системы управления
бензиновым двигателем (HFM-SFI, DI)
|
| 9
|
|
K-линия диагностики системы управления
активной подвеской (ADS), дугами
безопасности (RB - на W124) |
| 10
|
|
TN - Датчик скорости на бензиновом
двигателе |
| 10
|
|
K-линия диагностики системы управления
складной крышей (RST на R129, CST на W124)
|
| 11
|
|
K-линия диагностики противоугонной
системы (ATA) |
| 12
|
|
K-линия диагностики системы управления
центральным замком (IRCL) |
| 13
|
|
K-линия диагностики системы управления
автоматической трансмиссией (EGS, EATC)
|
| 14
|
|
K-линия диагностики системы управления
двигателем (ESCM, MAS), холостым ходом (ISC),
электронной педалью газа (EA, EFP),
круиз-контроля (CC) |
| 16
|
|
Питание +12В, контур 15 |
|
|
Разположение:
под капака |
|
|
|
